JA11ジムニー カチカチ病を直す

  • このエントリーをはてなブックマークに追加
  • LINEで送る


ときどき、エンジンがかかりません。



不具合と言うよりは、JA11の持病、そう、カチカチ病です。



2号車は、リレーをかましてバッテリー直にしていたので、カチカチ病とは無縁でしたが、メインハーネスを取り替えて、純正仕様に戻ったことで、リレーの配線もなくなっていました。

リレー付けるかな・・



配線は簡単です。

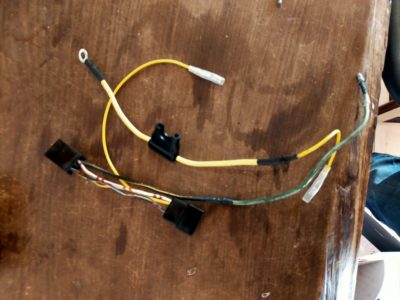

メインハーネスからセルモーターにつながっている配線の中から、黄黒の配線を選び出して、この線をカット、メインハーネス側をリレーのスイッチ側に繋ぎ、バッテリーから新たに線を出して、アースをかましてリレー経由でセルモーターにつなぎます。

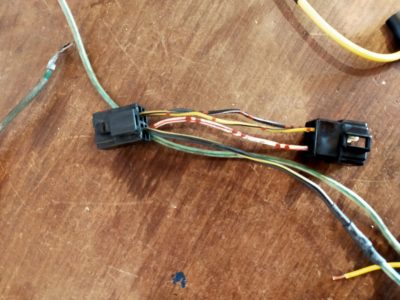

今回は真ん中にある4芯のカプラーをはずして、間に加工した配線をかましました。

この4芯カプラーは普通にホームセンターで売っているエーモンの4芯カプラーが使用できます。

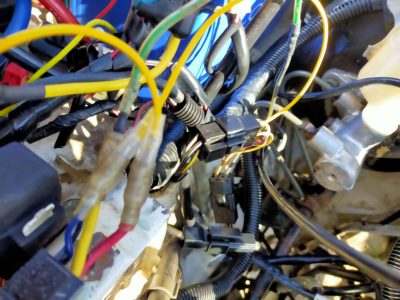

(こうやって見るとごちゃついてるなぁ)

回路完成、エンジンOn!

普通にかかります。

これでカチカチ病は完治です。
