空冷ビートルのエンジン冷却対策としてデッキリッド スタンドオフを自作

空冷ワーゲンのエンジンは、ご存知の通りリアにあります。

エンジンはジェネレーターに直結のファンから取り込まれ、エンジンを冷やして車の下に排気されます。

1200ccの頃のエンジンフードには空気取り込み用のスリッド穴がほとんど開けられておらず、1300cc、1500cc、1600ccと排気量が上がるにつれて、エンジンの冷却対策も順次取られてエンジンフードが穴だらけになってゆきます。

さて、我が家の4号車ですが、もともとは1200ccのSTDグレードですが、50年間誰かが所有しているうちにエンジンが1600ccに載せ替えられています。

しかし、エンジンフードは1200ccSTD仕様のままので、夏場の熱対策が必要なのでは？という感じです。

ということで、デッキリッドスタンドオフを自作してみました。

デッキリッドスタンドオフとは、エンジンフードとラッチの間を金具で伸ばして、エンジンフードが少し浮いた状態でロックできるようにするためのパーツです。

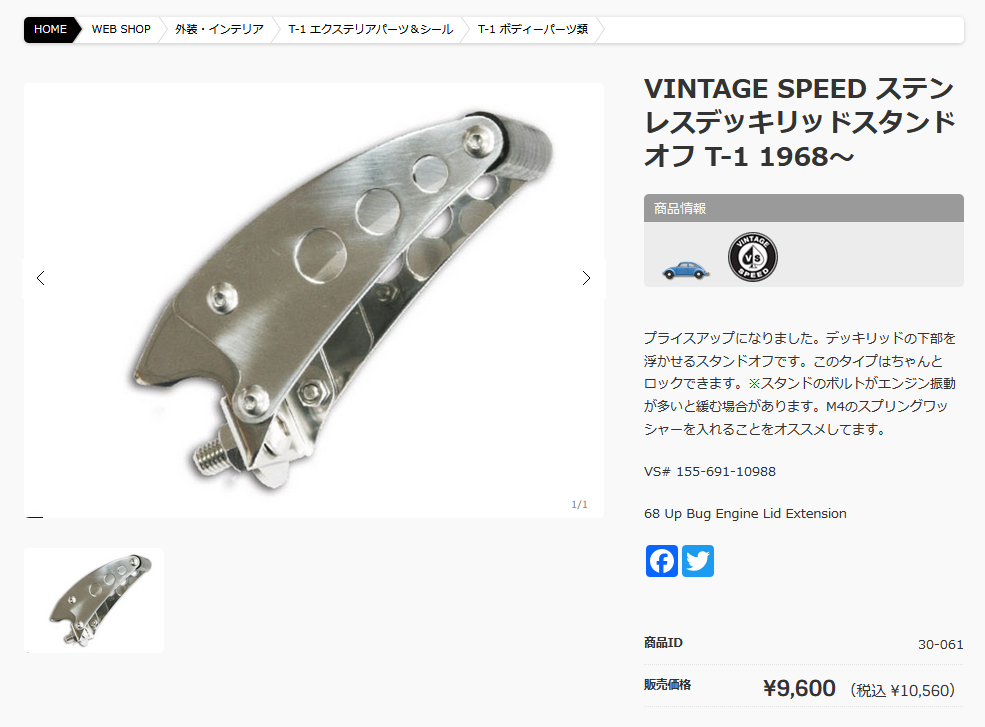

当然、FDLAT４やマイボウズでも販売していますが、ものもいいけど値段もいい！と追うことで１万円くらいします。

こんな金具ごときで１万円は出せないので（笑　自作します。

構造はいたって簡単、ロックのためのフックを伸ばすだけです。

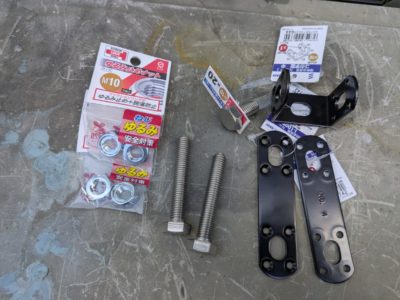

既製品のデッキリッドスタンドオフの画像から構造を真似て、ホームセンターの汎用金具で似たようなものを組み立てます。

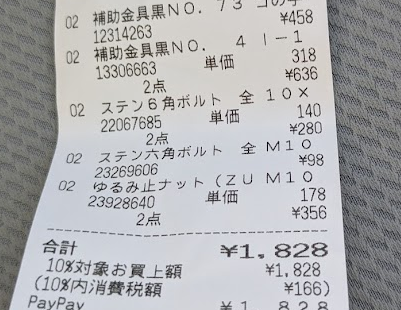

こんな感じ、パーツ代は1800円くらいでした。

早速取り付けます。

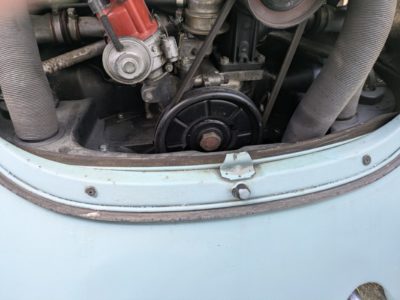

取り付け場所は、ボンネットフードの受け側下部にあるゴムブッシュを外し、そのにネジ止めします。

ゴムブッシュは回すだけで外れました。

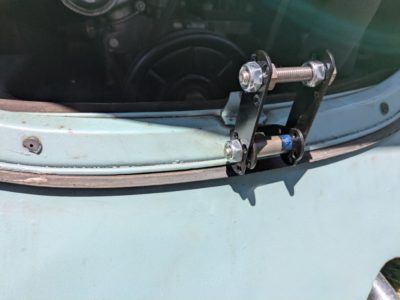

穴にゴム製のグロメットをつけて、M10の20mmのボルトに金具を付けて差し込みます。
受け側のボルトは緩み防止のナイロンナットを使用しました。

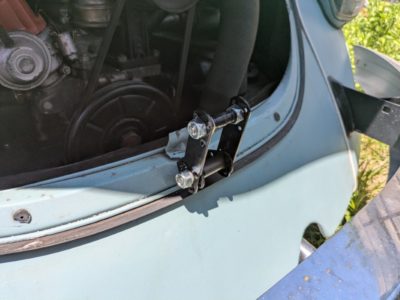

台座の金具にアームの金具を付けますが、ボルト間に何も入れないときつく固定できないので、転がっていたショックアブソーバーのカラーを適当な長さにカットして入れました。
ここの受け側のボルトも緩み防止ナットです

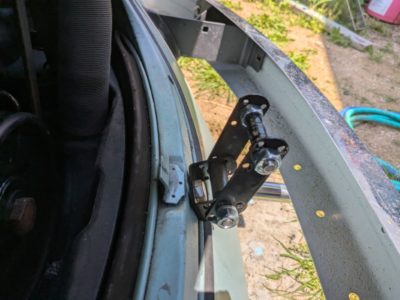

上部もM10の60mmのボルトもアームの左右をM10のボルトで止めて補強。

最後にガタ防止でボルトにビニールテープを巻いて完成です。

エンジンフードを開け閉めしながら、アームの角度を調整し、ちょうどエンジンフードのロックが掛かる位置でボルトを締めて完成です。

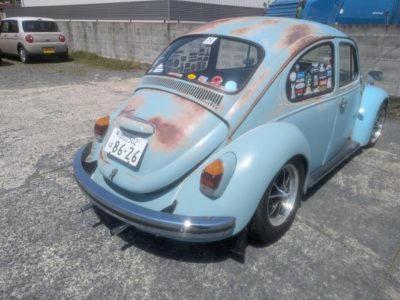

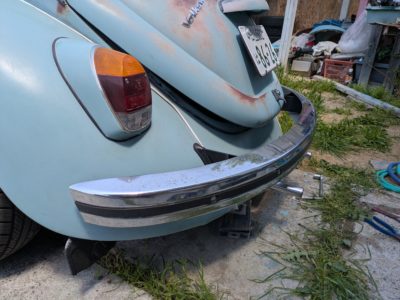

約5cmくらい浮くようになりました。

これで、エンジンの冷却対策もとりあえずOK！

あとは人間の冷却対策ですね～
