ジムニーJA11にJA22用ラジエーターを流用



    5月に入り随分と暖かくなってきました。

    ドライブ日和の日が続いていますが、ちょっと問題発生です。
    ちょっと長距離乗ると、水温がじりじりと上がり、1時間も車を走らせると水温系の針は110度に達します。

    オートゲージの水温計で精度は今ひとつとはいえ、針がその値を示す以上はオーバーヒートの危険も有り気持ちいいものではありません。

    エンジン関連は一息ついていたと思っていましたが、冷却系を強化することにしました。



    冷却系の強化 JA22用ラジエーター流用

    そもそもJA11は550ccから660ccに企画が変わった後も、550時代のラジエーターをそのまま使っているので、構造的な冷却力不足と思います。

    その後JA12になったときに、ラジエーターが大型化されたことでも裏付けられます。

    そこで今回も純正チューニング、JA12のラジエーターを流用する予定です。

    早速ヤフオクをチェックしますが、ちょうど良さそうなものがなかなかありません、
    と、そんな矢先JA22用ラジエーター/電動ファン付きを発見!無事4,500円でゲットしました。

    JA11の純正ラジエーターと比較してみます。
    DSC_0645

    DSC_0646

    DSC_0648

    DSC_0649
    明らかな大きさの違い、1/3くらいJA22用の方がでかく、冷却効果が期待できます。

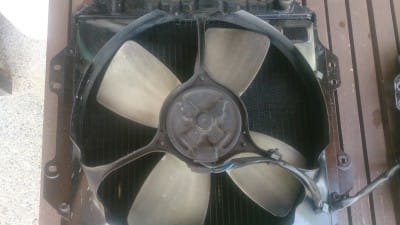

    ついでについてきたラジエーターファンも、これまで付けていたファンより大型でシュラウドもあります。

    早速付けようとしたら、JA22用ラジエータはJA12用と違い、ロアホースの口が反対です。手持ちのラジエーターホースでは届きません・・・困った・・

    取りあえず、ホームセンターの耐圧ホースを流用します。
    ただし、そのままホースを挿すだけではホースがエンジンに接触するため、既存のラジエーターホースを使いエルボ加工で90度曲げて接続しました。

    JA22用のラジエーターはでかいです。

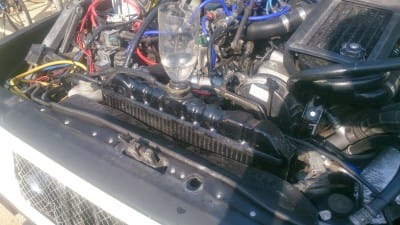

    それまでグリルと水平くらいで治まっていた高さですが、軽く突き抜けています。

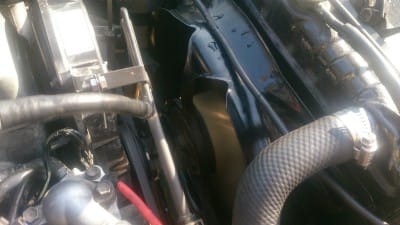

    DSC_0651

    DSC_0653

    ボンネットが締まるかな~とそーと閉めて見ましたが、何とか締まるようです。

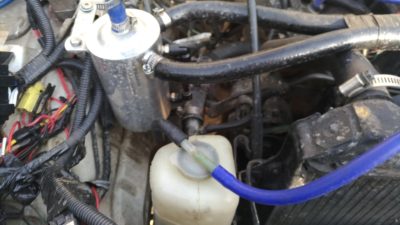

    クーラントの予備タンクへのホースは長さが足りなくなったのでシリコンチューブに変更しました。

    あとは電動ファンの配線をつないで準備完了です。

    冷却効果ですが、抜群です!

    JA22ラジエータ装着後、水温計の針は90度以上上がらなくなりました!

    これで安心して遠出出来そうです。

    <2017年4月追記>

    ロアホースにつないでいたホースの継ぎ目から水漏れが発生したために、ロアホースをホームセンターで買ってきた外径28φのアルミパイプに変更しました。

    ラジエーターからアルミパイプへの接続はJA11純正のロアホースでOKです。
