JA11にHKSのブローオフバルブを装着

  • このエントリーをはてなブックマークに追加
  • LINEで送る

DSC_0025

アップガレージで掘り出し物がないか物色していたところ「スープラブローオフバルブ(HKS)」値下げ早い者勝ち 1,990円!」という品を発見早速購入しました。
Screenshot_2016-02-02-19-27-58
現品がこちら、一つ前の方の型の「HKS」のブローオフバルブです。

現在うちのja11のブローオフバルブは純正品をそのまま使っているので、ここは是非とも社外品の精度の高いものが欲しいところです。

ちなみにヤフオクにも激安ブローオフは新品で多数出品されていますが、ほとんど中華製で信用がおけません、さらに現行品も最近のブローオフバルブは中華製のそっくりなパチモンが相当流通しているため、ヤフオクの国産中古も見極めが難しいところ、ちょっと前の方のHKSブローオフバルブは私取っては人も安心感のある一品です。

↓国産製品のぱちもん・・・・・
universal-turbo-BLOW-OFF-VALVE-SQV4-TURBO-BOV-Silver-Black-TK-SQV4-Original-color-box-and.jpg_220x220

数日後、届きました。
写真の通り、90φのアルミパイプ上にでんとひっついています。

DSC_0026

「このまま、スロットルチャンバーに仕えないかな?」
そんな考えが浮かんできます。

スロットルチャンバーはトライフォースカンパニーなど複数社からリリースされている定番パーツで、インタークーラーとスロットルの間に取り付けます。

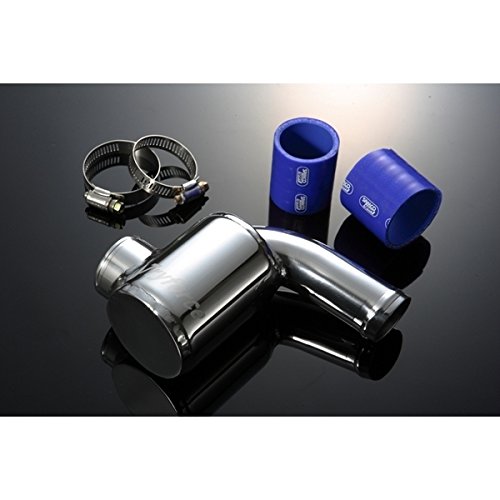

ジムニー JA ファンネルスロットルチャンバー JA11

通常のインテークパイプと異なり、スロットルの前に空気溜りのタンクを設置することで、スロットル開口時、通常より多くの空気が素早く飲み込まれることでトルクアップが見込めるパーツです。

さらに、某有名ブログによると、ブローオフバルブは通常このインテークパイプの位置に取り付けた方が効率が良く、逆に現在ja11の純正ブローオフバルブは取り付け位置があまり良くないようです。

もっとも、今回のアルミパイプをスロットルチャンバーに流用した場合、空気溜りに直接ブリーオフバルブを付けることになるので、せっかくの空気を排出してしまい、ちょっと効果は?ですが、まぁ、取りあえずやってみましょう~

「パイプの両端をアルミの板で塞いで、38φと45φのアルミパイプを取り付けて・・」

頭の中で構想がどんどん広がってゆきます。

しかし、実際の所いくつか問題があります。
まずパイプの蓋ですが、アルミ板で塞ぐとしても、アルミ溶接やロウ付けはかなり困難のようです。
アルミは融点が低いため、ロウ付けなどはバーナーで炙っているうちに本体がとけてしまうそうな・・・

いい方法はないかな~とネットを探していたら、ありました。
「ブレニー技研 GM-8300」なるエポキシ補修パテ、メーカーのホームページを除くと、その強度は折り紙付きで、物凄くべったりと接着できます。
その上、使用温度範囲は-40~220℃、なんとメーカーのホームページ上で「溶接やロウ付けを使わずにマフラーを作ろう」なんてコーナーまであります。

「これはもう、買うっきゃない」とAmazonをポチりました。

2,805円です。

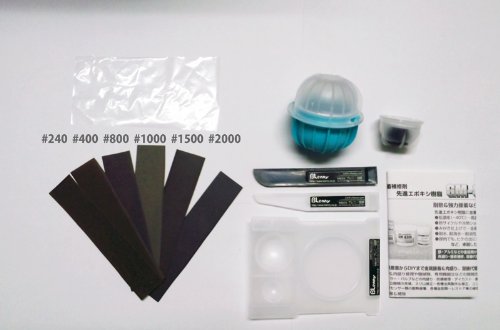

ブレニー技研 溶接代わりに次世代エポキシ GM-8300 44g (足付け、スムージング用サンドペーパー6種付き)

到着が待ち遠しいです。

さて、GM-8300をポチって一安心したので、実際付くのか現物をエンジンに合わせてみることに、

すると、「あちゃ~~デカすぎる・・・」
90度に曲がったパイプが大きすぎて、インタークーラーやスロットルにつなぐパイプを付ける場所がありません、さらにパイプの径が太すぎて、パイプ上部に付いているブローオフバルブがボンネット内に治まりません・・・・・・
DSC_0030

DSC_0031
せっかくGM8300買ったのに・・・・・

仕方がないので、気を取り直してブローオフバルブを単体で設置してみます。

まずはアルミパイプからバルブ本体を取り外さなくては以下ません、しかし、年期物のパーツらしく、外れる気配がありません・・・・・・

いろいろ試したあげく、ディスクグラインダーでパイプから切り離すことに・

しかしこれまた、グラインダーの刃がうまく入ってくれず苦戦します。
何とか80%くらい切り離して、タガネでどついていたら、ぽろっと外れました、土台から上が、ブローオフの土台が折れて・・・・・

ブローオフバルブはアルミパイプの上部のマウントにパッキンを噛まして土台が入り、cリングで固定されています。

いま、パイプと土台が残り、ブローオフの上部だけがポッキリと分離しましたorz

cリングをもぎ取って、パイプからバルブの土台を外します。

あ~あ、折れちゃった(泣

バルブは樹脂製のようなので、樹脂接着剤で固定、この日はこれで終了です。

翌日、バルブをみるとばっちり接着出来ています。

このバルブの下に、リップルを付けて純正位置に設置で可能な様に改造します。

ホームセンターで使えそうな部品を物色しますが、ホースやガス関連で適当なパーツが見つかりません、「困ったな~」と探していると、一ついいのを見つけました!

これです。
DSC_0034

階段の手摺を固定する金具でしょうか、頭の丸い部分を飛ばして、おしりを磨くとちょうどいいリップルになりそうです。

一個購入、289円でした。

家に帰ると、早速作業開始です。

まずはディスクグラインダーで頭を飛ばして、おしりを磨きます。

ブローオフバルブ側は土台にネジ穴に合わせて穴を開けます。

ゴム板を適当な大きさにカットして、真ん中に穴を開けて、リップルとバルブの間に入れて、M3-15mm のボルトで固定しました。
DSC_0036

DSC_0038

最後にビニールテープで全体をぐるぐる巻きにして完成です。

早速、純正と差しかえてみると・・・ぷしゅ~~しゅるしゅる と言う音が!
いままでの純正の音に比べるとかなり派手目な音になっています。

DSC_0061

そして今、勢いでこんな物も制作中です。
DSC_0047
近日公開します(笑
