    計画進行中

    タービン交換計画、ぼちぼち進行中です。

    DSC_0369

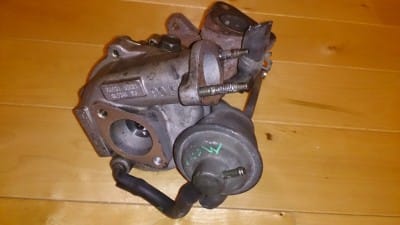

    まず、問題となっていたEGRパイプについて、部品をよーく見ていると、一ヶ所穴を見つけました!
    ターボアウトレットに有るO2センサー取り付け口です。
    エキマニに穴をあけてボルトを溶接するよりも、パイプを取り回してターボアウトレットにEGRパイプを接続する方が簡単そうです。

    とはいえ課題もあります。
    EGRパイプはM16 ピッチは1.5です。

    ターボアウトレットのO2センサー取り付け口はM18 ピッチは1.5です。
    そして、いろいろと調べていますがM16からM18への変換が可能な継手がなかなか見つかりません。

    取りあえずここは車検までにはつなげるようパーツ探しです。

    さて、本題ですが、やはり機械というのは浮気をすると壊れます。
    本当に壊れます。



    もうこれはやるしかない

    ここ最近、エンジンの調子が異常にいい感じなのと、EGRパイプの件でタービン交換しなくてもいいかな?
    くらいに考えていたある日、子供を部活に送って一人で帰路についていたある日、あれ?
    なんか変な音がするな?

    タービン付近から明らかに異音がしています。

    ヒューという空気が漏れるような音がタービン付近から聞こえてきます。

    症状としては、ブーストがかかる前には異音はしませんが、ブーストがかかると同時に空気が漏れているような大きな音がします。

    エキマニのクラックか、タービンが原因か、ばらしてみないと真相は不明ですが、ブーストがかかると音がしている所を見ると、タービンの軸ががたついて音がしている可能性が高いです。

    3,000キロごとのオイル交換をしていたとはいえ、走行22万キロ、20年選手のJA11君、タービンもそろそろ寿命の様です。

    と言うことで、考えていても仕方ないのでht-06計画再起動となりました。



    パーツ手配中

    現在注文中のパーツ各種は下記の通りです。

    半分くらいは楽天のスズキのショップで注文可能でしたが、なぜかガスケット関連の品番がぜんぜんヒットしません?

    無い分は次の休みにスズキ部品に注文です。
    http://www.rakuten.co.jp/suzukimotors/

    ■タービンオイルアウトパイプ

    ジョイント、オイルドレン
    13940-73G01-000
    ガスケット
    13945-70G50-000
    ボルト ×2
    01550-06123-000

    ■タービンインレット関連

    タービンオイルインレット
    13930-80701-000

    オイルパイプボルトユニオンその1
    09360-10031-000

    ユニオンガスケット ×2
    09168-08016-000

    オイルパイプユニオンボルトその1
    13948-85560-000

    ガスケット
    09161-10009-000 ×2

    ■ターボアウトレット関連

    ガスケット、エキゾーストパイプ
    14182-85550-000

    ターボアウトレットボルトBolt (8×35) Suzuki
    09103-08118-000 ×2

    ターボアウトレットボルトBolt,8×51 Suzuki
    09103-08120-000 ×2

    ターボアウトレットフック
    11851-62B00-000

    ■タービンウオーターパイプ&ガスケット

    パイプセット、ウォータ
    13919-83CA0-000

    ■タービンインレット
    ガスケット
    13965-56F00-000

    ボルト(緑)×2
    01550-06403-000

    ■タービンインレット

    ガスケットスズキ
    13955-56F00-000

    ■MC11エキマニ関連

    ガスケット、EXH MANFスズキ
    14141-67F02-000

    ボルト、排気共同スズキ
    14118-73G01-000

    ボルトスズキ
    14119-54A50-000

    ボルト(8×35)
    09103-08118-000

    新しい部品
    01411-08253-000

    ナットスズキ
    09159-08056-000

    ガスケット
    14181-54A51-000

    ボルト、排気ジョイント
    14118-73G01-000

    カバー、エキゾーストマニホールド
    14130-76G50-000

    ボルト(6×10)スズキ
    09103-06168-000
